Installer un contacteur jour/nuit en triphasé peut vite devenir source d’hésitations : quel câblage entre commande et puissance, quel schéma suivre, et quelles erreurs éviter pour ne pas compromettre la sécurité ou le fonctionnement en heures creuses ? Dans cet article, vous découvrirez le principe de ce dispositif, le branchement étape par étape, et les points de contrôle essentiels avant la mise sous tension.
Comprendre le contacteur jour nuit en triphasé
Le rôle du contacteur jour nuit
Le contacteur jour nuit en triphasé est un dispositif utilisé pour automatiser le fonctionnement de certains appareils électriques, notamment le chauffe-eau. Il permet d’alimenter l’appareil uniquement pendant les heures creuses, lorsque le tarif de l’électricité est plus avantageux.
Ce système fonctionne grâce à un signal envoyé par le compteur électrique qui active le contacteur au bon moment. Ainsi, le contacteur jour nuit en triphasé enclenche automatiquement l’alimentation du chauffe-eau pendant les périodes programmées.
Le principe de fonctionnement en triphasé
Dans une installation triphasée, l’électricité est distribuée sur trois phases distinctes. Le contacteur jour nuit en triphasé permet de gérer l’alimentation d’un appareil en utilisant ces différentes phases tout en contrôlant la mise en marche.
Le contacteur agit comme un interrupteur automatique commandé par un signal provenant du compteur ou du relais heures creuses. Lorsque ce signal est reçu, le contacteur jour nuit en triphasé ferme le circuit et alimente l’appareil connecté.
Les éléments qui composent le contacteur
Un contacteur jour nuit en triphasé est constitué de plusieurs éléments essentiels. On trouve généralement une bobine de commande, des contacts de puissance et un sélecteur permettant de choisir le mode de fonctionnement.
Le sélecteur propose souvent trois positions : arrêt, automatique et marche forcée. Ces réglages permettent de contrôler manuellement ou automatiquement le fonctionnement du contacteur jour nuit en triphasé selon les besoins de l’installation électrique.
Matériel et protections nécessaires au branchement
Les équipements indispensables pour l’installation

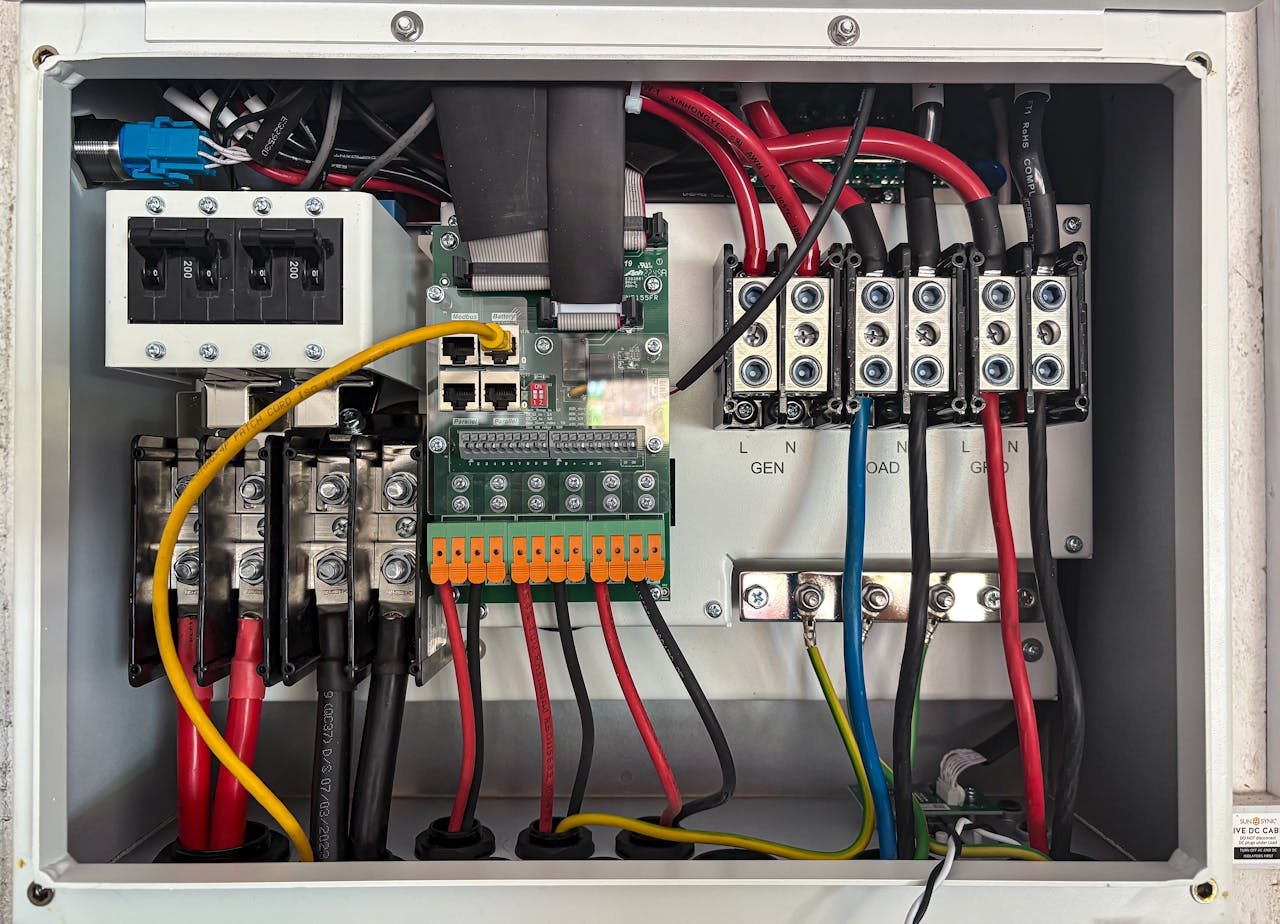

Pour installer correctement un contacteur jour nuit en triphasé, plusieurs équipements sont nécessaires dans le tableau électrique. Le principal élément est bien sûr le contacteur lui-même, généralement installé sur un rail DIN dans le tableau.
Il faut également prévoir un disjoncteur dédié pour protéger le circuit du chauffe-eau ou de l’appareil alimenté. Dans une installation complète, le contacteur jour nuit en triphasé fonctionne avec un relais ou un signal heures creuses provenant du compteur électrique.
Les protections électriques obligatoires
La sécurité de l’installation repose sur plusieurs dispositifs de protection. Un disjoncteur divisionnaire protège le circuit de puissance contre les surcharges et les courts-circuits. Il est généralement calibré selon la puissance de l’appareil alimenté.
En amont, un interrupteur différentiel protège les personnes contre les risques de fuite de courant. Ces protections sont indispensables pour installer un contacteur jour nuit en triphasé conformément aux règles de sécurité électrique.
Les câbles et accessoires nécessaires
Le branchement nécessite également des conducteurs adaptés à la puissance du circuit. Les fils doivent être dimensionnés selon l’intensité du chauffe-eau ou de l’appareil commandé. Des bornes de connexion et des peignes de distribution peuvent aussi être utilisés pour faciliter le raccordement.
Il est également utile de prévoir un repérage clair des fils dans le tableau électrique. Avec un câblage bien organisé, l’installation d’un contacteur jour nuit en triphasé devient plus simple et plus sûre.
Schéma de câblage triphasé : principe et repérage
Le principe du câblage en triphasé
Dans une installation triphasée, l’électricité est distribuée sur trois phases et un neutre. Le contacteur jour nuit en triphasé sert à ouvrir ou fermer automatiquement le circuit qui alimente un appareil comme un chauffe-eau.
Le contacteur agit comme un interrupteur commandé par une bobine. Lorsque le signal heures creuses est envoyé par le compteur, la bobine s’active et ferme les contacts de puissance. À ce moment-là, le contacteur jour nuit en triphasé laisse passer le courant vers l’appareil alimenté.
Le repérage des bornes du contacteur
Un contacteur jour nuit en triphasé possède plusieurs bornes qui servent à raccorder les circuits de commande et de puissance. Les bornes de puissance permettent de faire passer les phases vers l’appareil électrique.
On retrouve généralement des bornes repérées L1, L2, L3 et T1, T2, T3 pour les phases. Les bornes A1 et A2 correspondent à la bobine de commande qui reçoit le signal heures creuses. Bien identifier ces bornes est essentiel pour installer correctement un contacteur jour nuit en triphasé.
Le rôle du circuit de commande
Le circuit de commande permet d’activer automatiquement le contacteur selon les plages tarifaires. Le compteur électrique ou le relais heures creuses envoie un signal qui alimente la bobine du contacteur.
Lorsque ce signal est présent, la bobine ferme les contacts de puissance et alimente l’appareil connecté. Grâce à ce mécanisme, le contacteur jour nuit en triphasé permet de faire fonctionner automatiquement certains équipements uniquement pendant les heures creuses.
Raccorder le contacteur aux heures creuses
Comprendre le signal heures creuses
Le fonctionnement d’un contacteur jour nuit en triphasé repose sur le signal envoyé par le compteur électrique pendant les heures creuses. Ce signal, souvent appelé contact HP/HC (heures pleines / heures creuses), permet de commander automatiquement la mise en marche du contacteur.
Lorsque les heures creuses commencent, le compteur ferme ce contact et envoie une alimentation vers la bobine du contacteur. Cela active le contacteur jour nuit en triphasé, qui ferme alors les contacts de puissance pour alimenter le chauffe-eau ou l’appareil raccordé.
Raccorder le circuit de commande
Le raccordement du circuit de commande se fait généralement entre le compteur et la bobine du contacteur. Les deux bornes de la bobine sont repérées A1 et A2 sur le contacteur jour nuit en triphasé.
Le fil provenant du contact heures creuses du compteur est relié à la borne A1. L’autre borne A2 est raccordée au neutre du tableau électrique. Ce câblage permet au contacteur jour nuit en triphasé de recevoir l’ordre de mise en marche lorsque les heures creuses commencent.
Vérifier le fonctionnement du contacteur
Une fois le branchement effectué, il est important de vérifier que le système fonctionne correctement. Le sélecteur du contacteur jour nuit en triphasé doit être placé sur la position automatique afin que l’appareil se déclenche uniquement pendant les heures creuses.
Il est également possible de tester le fonctionnement avec la position marche forcée. Si le chauffe-eau démarre dans ce mode, cela signifie que le contacteur jour nuit en triphasé est correctement câblé et que le circuit de puissance fonctionne normalement.
Brancher le chauffe-eau en triphasé en sécurité
Couper l’alimentation et préparer le circuit
Avant de brancher un chauffe-eau, il est indispensable de couper l’alimentation au niveau du tableau électrique. Cette étape permet d’éviter tout risque d’électrocution lors de l’intervention. Pour installer correctement un contacteur jour nuit en triphasé, le circuit doit être totalement hors tension.
Il est également recommandé de vérifier l’absence de courant avec un testeur avant de manipuler les conducteurs. Cette précaution est essentielle pour réaliser le branchement du chauffe-eau sur un contacteur jour nuit en triphasé dans des conditions de sécurité optimales.
Raccorder les phases et le neutre
Dans une installation triphasée, le chauffe-eau est alimenté par trois phases et un neutre. Les phases provenant du disjoncteur sont reliées aux bornes d’entrée du contacteur, généralement repérées L1, L2 et L3.
Les sorties correspondantes du contacteur (T1, T2 et T3) alimentent ensuite le chauffe-eau. Le neutre est raccordé directement au chauffe-eau sans passer par le contacteur. Ce câblage permet au contacteur jour nuit en triphasé de contrôler l’alimentation de l’appareil.
Installer les protections nécessaires
Pour sécuriser l’installation, le chauffe-eau doit être protégé par un disjoncteur adapté à sa puissance. Ce disjoncteur protège le circuit contre les surcharges et les courts-circuits.
En amont, un interrupteur différentiel protège les personnes contre les risques de fuite de courant. Avec ces protections, le contacteur jour nuit en triphasé peut fonctionner en toute sécurité tout en contrôlant automatiquement la mise en marche du chauffe-eau pendant les heures creuses.
Tests et vérifications après mise sous tension
Vérifier l’alimentation du tableau électrique
Après avoir terminé le branchement, la première étape consiste à remettre le courant au tableau électrique. Il faut réenclencher le disjoncteur principal puis vérifier que les protections du circuit sont bien activées.
Il est recommandé d’observer si aucun disjoncteur ne se déclenche immédiatement. Cette vérification permet de s’assurer que le contacteur jour nuit en triphasé et le circuit du chauffe-eau ne présentent pas de court-circuit ou d’erreur de câblage.
Tester la marche forcée du contacteur
La plupart des contacteurs disposent d’un sélecteur avec trois positions : arrêt, automatique et marche forcée. Pour vérifier le fonctionnement, il est possible de placer le contacteur jour nuit en triphasé sur la position marche forcée.
Dans cette position, le contacteur alimente directement le chauffe-eau. Si l’appareil démarre correctement, cela signifie que le circuit de puissance du contacteur jour nuit en triphasé est correctement raccordé.
Contrôler le fonctionnement en mode automatique
Après ce test, il faut replacer le sélecteur sur la position automatique. Le contacteur jour nuit en triphasé doit alors fonctionner uniquement lorsque le signal heures creuses est envoyé par le compteur.
Il peut être utile de vérifier le déclenchement du contacteur lors du passage en heures creuses. Un léger bruit de basculement indique que la bobine s’active et que le contacteur jour nuit en triphasé alimente correctement le chauffe-eau.
Pannes courantes et dépannage du contacteur
Le contacteur ne s’enclenche pas en heures creuses
L’une des pannes les plus fréquentes concerne un contacteur jour nuit en triphasé qui ne se déclenche pas pendant les heures creuses. Dans ce cas, le chauffe-eau ne démarre pas automatiquement malgré le réglage en mode automatique.
Le problème peut provenir du signal heures creuses du compteur ou d’un mauvais raccordement du circuit de commande. Il est alors utile de vérifier les connexions sur les bornes A1 et A2 ainsi que le câblage du relais heures creuses du contacteur jour nuit en triphasé.
Le contacteur reste en marche permanente
Il arrive parfois que le chauffe-eau fonctionne en continu même lorsque le contacteur est réglé en mode automatique. Ce problème peut être causé par un contact interne bloqué ou un sélecteur resté en position marche forcée.
Dans ce cas, il faut vérifier la position du levier du contacteur jour nuit en triphasé et observer si le mécanisme revient correctement en mode automatique. Si le contacteur reste collé, il peut être nécessaire de remplacer le contacteur jour nuit en triphasé.
Le chauffe-eau ne fonctionne qu’en marche forcée
Lorsque le chauffe-eau fonctionne uniquement en marche forcée, cela indique souvent un problème dans le circuit de commande. Le contacteur jour nuit en triphasé reçoit alors l’alimentation en mode manuel mais ne reçoit pas le signal heures creuses.
Le dépannage consiste à vérifier le câblage du compteur, le relais heures creuses ou la bobine du contacteur. Une fois le circuit de commande réparé, le contacteur jour nuit en triphasé doit de nouveau fonctionner automatiquement pendant les heures creuses.
